ASE 61850 CLIENT / IED SMART / SCL MANAGER

Conjunto de Software completo para IEC 61850

Suporta os protocolos DNP3 serial, DNP3 WAN/LAN, IEC 61850, IEC 60870-5-101, IEC 60870-5-104, Moudbus Serial (RTU e ASCII), Modbus Network (TCP), entre out- ros
Empresa
Categoria

Automação de Subestação / Protocolos de Comunicação

veja mais sobre o produto e fabricante

Solução completa para teste de protocolos e diagnóstico de problemas de comunicação entre SCADA-RTU e SCADA-IED.

ASE 61850

Possui três modos de operação: Master Simulation, RTU Simulation e Line Monitor e recursos avançados para teste de certi cação DNP3.

Suporta os protocolos: DNP3 serial, DNP3 WAN/LAN, IEC 61850, IEC 60870-5-101, IEC 60870-5-104, Moudbus Serial (RTU e ASCII), Modbus Network (TCP), entre outros.

O ASE 61850 Suite oferece ao usuário um conjunto de softwares para atender
todas as necessidades de conformidade de gerenciamento da norma IEC 61850.

O ASE 61850 Suite é composto pelos seguintes softwares:
ASE 61850 Communications TestSet, ASE 61850 SCL Manager, ASE 61850 IED Smart

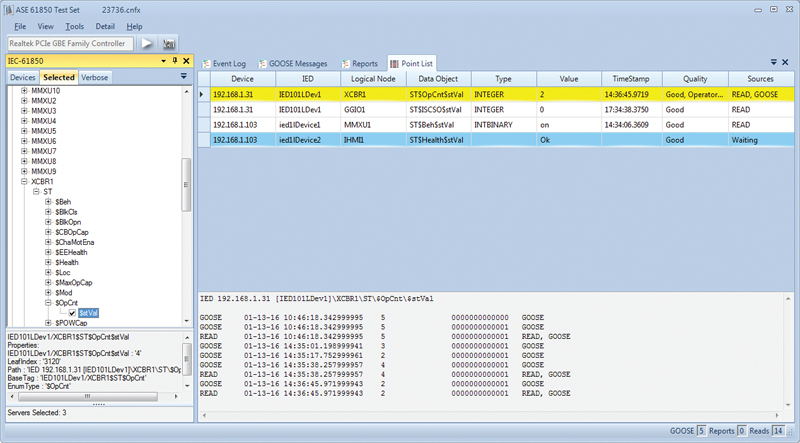

O ASE 61850 Communications TestSet fornece ferramentas para identificar e
monitorar os dispositivos que utilizam a IEC 61850. Com acesso a rede os dispositivos
são identificados de forma automática ou através do endereço específico do dispositivo.
O monitoramento dos GOOSEs e os dados de relatório dos dispositivos são apresentadas
no display. Os data nodes podem ser selecionados de forma individual para
monitoramento de GOOSE e relatórios.

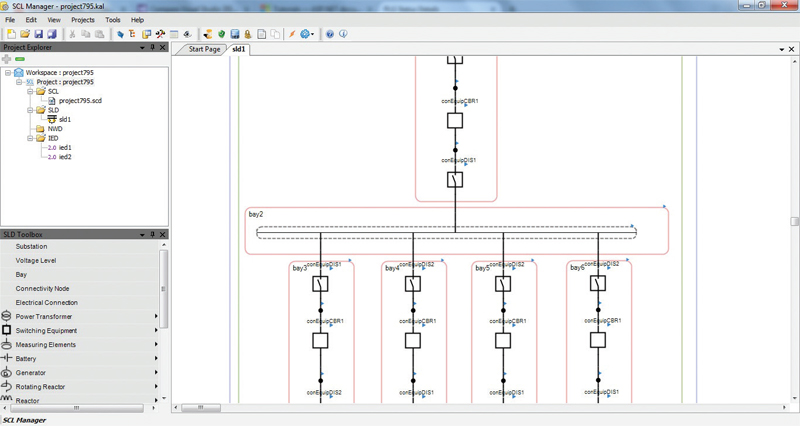

O ASE 61850 SCL Manager fornece ferramentas gráficas para o usuário criar,
configurar, visualizar e editar todos os elementos de uma subestação e modelos de
dados específicos do SCL. As principais funções são:

  • Criar, importar e exportar arquivos SCL SCD / SSD / SED / ICD / IID com SLD
    Info
  •  Criar arquiteturas para subestações, usinas eólicas e recursos energéticos distribuídos (DER) e definir especificação completa do sistema
  •  Relacionar diferentes dispositivos eletrônicos inteligentes (IEDs) e suas funções lógicas com as especificações da subestação
  •  Suporta IEC 61850 Ed. 1,0 e Ed. 2.0 e permite mapear os sinais IEC 61850 de
    um IED para outro.

O ASE 61850 IED Smart é software com plataforma Windows que permite aos
usuários do sistema de elétrico de potência simular e monitorar a funções IEC 61850
Server, GOOSE e Sampled Value. O IED Smart é capaz de simular múltiplos IEDs
simultaneamente. Cada IED no simulador é configurado de acordo com a norma IEC
61850-6. As principais funções são:

  •  Simulação de arquivos de com a norma IEC 61850-6
  •  Suporta LNs & CDCs de Modelos de Subestação
  •  Simulação Múltipla de IED
  •  Suporta todos os Serviços IEC 61850 8-1
  •  Manipulação de configuração do IED como arquivos de projeto
  •  Configuração de Rede e Usuário Separada para cada IED
  •  Simulação de dados com precisão de milissegundos
